　　立體顯微鏡又稱實體顯微鏡、解剖顯微鏡。不同於複式顯微鏡倒立的成像，立體顯

微鏡擁有左右分別獨立的物、目鏡，於左、右眼眼分別產生正立放大的像，能得到具有

立體感的實體畫面。

　　由於影像為正立且具立體感，標本、物件、工具的位置與移動方向皆與影像相同，

操作直覺，在生物實驗中常作輔助解剖用，又稱解剖顯微鏡。

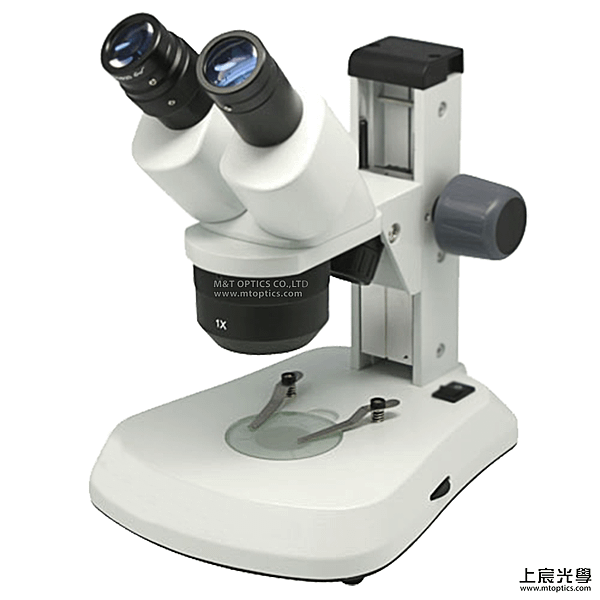

(附圖一：立體顯微鏡)

一、立體感

　　因為觀測視角上的些微差異，左右眼分別看見的影像經過大腦的判斷後

就能產生距離感。

　　距離較近的物體，相對於雙眼是位於偏內側的位置，此時物體由左眼看

起來偏右/右眼看起來偏左；距離較遠的物體，則越接近兩眼視野的中央部

分；無限遠的物體在兩眼看來皆相同，沒有視角的差異，大腦即以此判斷為

極遠的物體。

以下由三張圖片簡單說明人類立體感的產生。

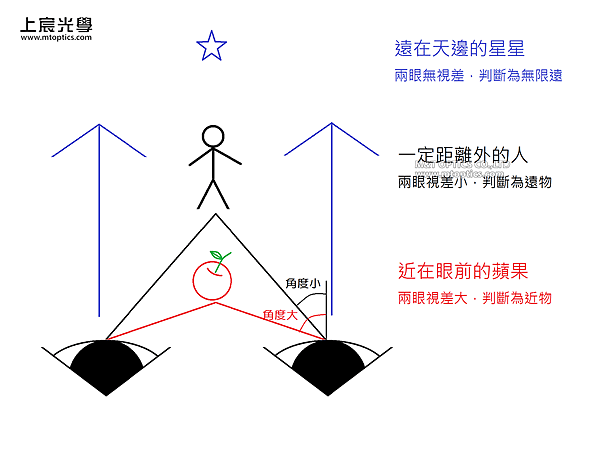

(附圖二：雙眼俯視示意圖)

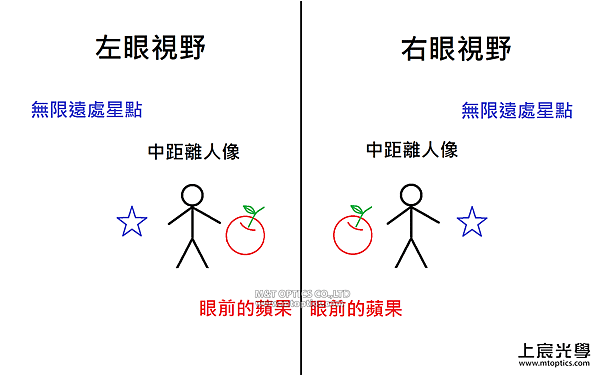

(附圖三：雙眼視野畫面示意圖)

(附圖四：左右眼視差示意圖)

二、立體顯微鏡

解釋完人類立體感(判別遠近的方式)，接下來我們要看看能讓立體顯微鏡產

生具有立體感的影像所使用的結構。立體顯微鏡左右兩眼的光線分別獨立由

物鏡、目鏡進入眼睛，利用了左右兩眼影像的微小差異，讓人對物件產生立

體感。所以立體顯微鏡「必須」具備左右兩個目鏡，通常也有一對物鏡(下

圖為立體顯微鏡的物鏡組，由正下方開始順時針方向分別為4倍/1倍/2倍)。

(附圖五：立體顯微鏡兩兩成對的物鏡組)

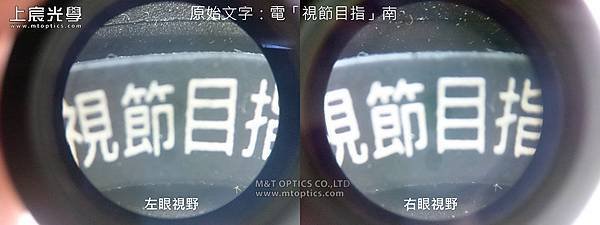

以下為使用手機實際拍攝立體顯微鏡左右兩目鏡的畫面，注意左側「視」字

與 右側「指」字的邊緣，由此對照圖可見立體顯微鏡左右兩眼的視差。

(附圖五：立體顯微鏡目鏡影像)

再加上一般立體顯微鏡倍率較低，不致因景深過淺而造成影像過於平面。如

圖，立體顯微鏡便是利用人類雙眼同時觀測時視角的差異，建立對物體的距

離感，所以立體顯微鏡的設計也是一項仿生科學喔~

立體顯微鏡專欄就到此告一段落了

下一回我們繼續討論「立體」這件事，敬請期待
